 BS6346 PVC绝缘电缆, 1900/3300V
应用
这种电缆是用于电源和控制电路, 此电缆的钢丝铠装祈祷很好的保护作用, 因此在工业中很适用于潮湿的地下环境中.
结构
| 导体 |
实心铝或铜导体, 2类多股圆形或扇形, 遵循BS 6360/IEC 60228. |
| 绝缘 |
PVC(聚氯乙烯)，TI1类 |
| 色彩编码 |
1芯: |
棕色 |
| |
2芯: |
棕色或蓝色 |
| |
3芯: |
棕色, 黑色, 灰色 |
| |
4芯: |
蓝色, 棕色, 黑色, 灰色 |
| |
5芯: |
黄绿色, 蓝色, 棕色, 黑色, 灰色 |
| |
5芯以上: 白色线芯加黑色数字标识 |
| 填充(可选) |
PVC或聚丙烯纱 |
| 粘贴带(可选) |
聚酯带（麦拉） |
| 内护套/ 内衬 |
PVC (聚氯乙烯) |
| 铠装 |
单芯: AWA (铝丝铠装) |
| |
多芯: SWA (钢丝或钢带铠装) |
| 外护套 |
PVC(聚氯乙烯)，TM1类 |
技术参数
| 额定电压 |
1900/3300V |
| 额定温度 |
-20°C to +60°C |
| 弯曲半径 |
单芯: 10 x 外径 |
| |
多芯: 8 x 外径 |
| 防火 |
IEC60332第一部分, BS4066第一部分 |
电缆参数

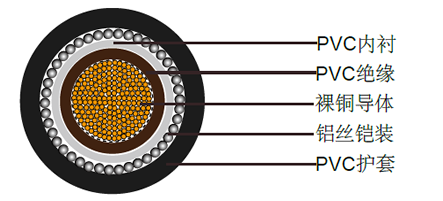

单芯1900/3300V多股圆形铜导体电缆
| 标称导体截面积 |
股数/直径 |
标称绝缘厚度 |
标称内衬厚度 |
标称铝丝铠装直径 |
标称护套厚度 |
标称外径 |
标称电缆重量 |
| mm2 |
No./mm |
mm |
mm |
mm |
mm |
mm |
kg/mm |
| 1x50 |
19/1.78 |
2.2 |
0.8 |
1.25 |
1.6 |
21.0 |
840 |
| 1x70 |
19/2.14 |
2.2 |
0.8 |
1.25 |
1.6 |
22.8 |
1070 |
| 1x95 |
19/2.52 |
2.2 |
1.0 |
1.6 |
1.7 |
26.0 |
1445 |
| 1x120 |
37/2.03 |
2.2 |
1.0 |
1.6 |
1.7 |
27.7 |
1715 |
| 1x150 |
37/2.25 |
2.2 |
1.0 |
1.6 |
1.8 |
29.4 |
2010 |
| 1x185 |
37/2.52 |
2.2 |
1.0 |
1.6 |
1.8 |
31.3 |
2380 |
| 1x240 |
61/2.25 |
2.2 |
1.0 |
1.6 |
1.9 |
34.1 |
2975 |
| 1x300 |
61/2.52 |
2.4 |
1.0 |
1.6 |
1.9 |
37.0 |
3615 |
| 1x400 |
61/2.85 |
2.6 |
1.2 |
2.0 |
2.1 |
42.0 |
4655 |
| 1x500 |
61/3.20 |
2.8 |
1.2 |
2.0 |
2.1 |
45.6 |
5725 |
| 1x630 |
61/3.65 |
2.8 |
1.2 |
2.0 |
2.2 |
49.7 |
7150 |
| 1x800 |
127/2.85 |
2.8 |
1.4 |
2.5 |
2.4 |
55.8 |
9160 |
| 1x1000 |
127/3.20 |
3.0 |
1.4 |
2.5 |
2.5 |
61.0 |
11400 |

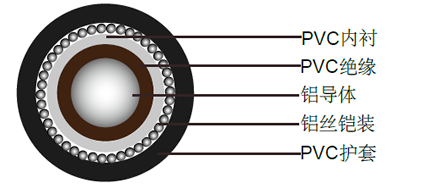

单芯1900/3300V实心铝导体电缆
标称导体截面积 |
标称绝缘厚度 |
标称内衬厚度 |
标称铝丝铠装直径 |
标称护套厚度 |
标称外径 |
标称电缆重量 |
mm2 |
mm |
mm |
mm |
mm |
mm |
kg/mm |
1x50 |
2.2 |
0.8 |
1.25 |
1.6 |
19.8 |
625 |
1x70 |
2.2 |
0.8 |
1.25 |
1.6 |
21.3 |
735 |
1x95 |
2.2 |
1.0 |
1.6 |
1.7 |
24.3 |
965 |
1x120 |
2.2 |
1.0 |
1.6 |
1.7 |
25.6 |
1090 |
1x150 |
2.2 |
1.0 |
1.6 |
1.8 |
27.1 |
1250 |
1x185 |
2.2 |
1.0 |
1.6 |
1.8 |
28.8 |
1415 |
1x240 |
2.2 |
1.0 |
1.6 |
1.9 |
31.2 |
1680 |
1x300 |
2.4 |
1.0 |
1.6 |
1.9 |
33.7 |
1935 |

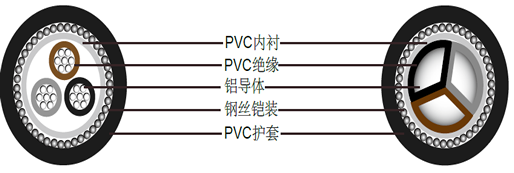

三芯1900/3300V多股铜导体电缆
标称导体截面积 |
标称绝缘厚度 |
标称内衬厚度 |
标称铠装直径 |
标称护套厚度 |
标称外径 |
标称电缆重量 |
mm2 |
mm |
mm |
mm |
mm |
mm |
kg/mm |
3x16 |
2.2 |
1.0 |
1.6 |
1.8 |
28.9 |
1630 |
3x25 |
2.2 |
1.0 |
1.6 |
1.8 |
31.3 |
1880 |
3x35 |
2.2 |
1.0 |
1.6 |
1.9 |
33.7 |
2145 |
3x35* |
2.2 |
1.0 |
1.6 |
1.9 |
30.6 |
2145 |
3x50* |
2.2 |
1.2 |
2.0 |
2.0 |
33.9 |
2880 |
3x70* |
2.2 |
1.2 |
2.0 |
2.1 |
36.9 |
3340 |
3x95* |
2.2 |
1.2 |
2.0 |
2.2 |
40.0 |
3870 |
3x120* |
2.2 |
1.4 |
2.5 |
2.3 |
44.0 |
4980 |
3x150* |
2.2 |
1.4 |
2.5 |
2.4 |
46.5 |
5585 |
3x185* |
2.2 |
1.4 |
2.5 |
2.5 |
49.6 |
6250 |
3x240* |
2.2 |
1.6 |
2.5 |
2.6 |
54.2 |
7315 |
3x300* |
2.4 |
1.6 |
2.5 |
2.8 |
59.2 |
8365 |
*扇形导体 (1类)
|
